主要製品

伸縮自在な基板(ストレッチャブルPCB)

印刷で回路形成するナノボンドα

プリント基板の製造販売

代表取締役社長

宮原 慶太

事業内容

(株)サトーセンは、プリント基板の製造販売を行っております。
高機能・高精度が要求されるプリント配線板において、設計、開発から試作・量産まで社内一環体制でご対応致します。お客様のお悩みをご提案という形で問題解決致します。

製品・技術の紹介

ストレッチャブル・エレクトロニクス業界に最適な回路!

ストレッチャブルPCB

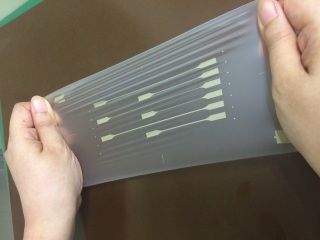

●伸縮自在な基板(ストレッチャブルPCB)
このプリンテッド・エレクトロニクス回路基板は、凹凸や曲面に追従し、伸縮時でも導通を確保します。
また、フレキシブルなシートヒーターとしても使用でき、導電性繊維と比べ 小ロット対応も可能です。

プリンテッドエレクトロニクス回路基板

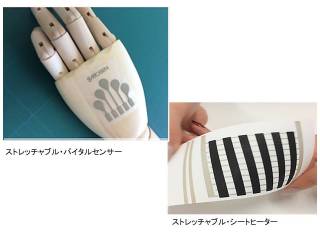

「ストレッチャブルPCB」の使用例

●使用例


1)ストレッチャブル・バイタルセンサー
電極にAG/CI インクを使用することにより、微弱なバイタル(生体)信号を検知できます。
ストレッチ性により、生体に追従できる素材と電極が可能です。

2)ストレッチャブル・シートヒーター
ストレッチ素材とヒーター用インクにより、薄く、軽量でしなやかな発熱デバイス製造が可能です。
しかも、自己制御型のため温調不要で、高い配線電気の信頼性を有しています。
医療用ヒーター、車載用ヒーター、ヘルスケア、ビューティー、キャンプ用品などに広く利用できます。

3) ストレッチャブル・圧力センサー
柔軟性があり、伸縮可能で凹凸に追従できる圧力センサーとして。

印刷で簡単に回路を形成!

ナノボンドα

●ナノボンドα
ウェアラブルに適したPET、PI材に、めっきが可能なインク使用の印刷により、回路形成が簡単です。
電気特性に優れた「めっき」による低抵抗の電極、回路を形成可能。また低温プロセスのため、熱に弱い素材の小ロットから大量ロットまで対応できます。

●優れた特徴

プリンテッドエレクトロニクス回路基板
「ナノボンドα」

1)シンプルな工程
エッチング処理や銅箔付基材が不要で工程を13から3に短縮。生産性が高く小ロットから大量ロットまで対応が可能です。

2)低抵抗
従来のスパッタリング、銀ペーストと比べ、電気特性に優れためっきによる低抵抗の電極、配線を実現。

3)低温プロセス
熱に弱い素材に対して低温短時間での処理が可能です。

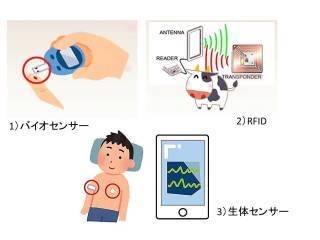

●使用例

1)バイオセンサーの場合
低抵抗なので、検出できる項目が増え、いろいろな検査が可能。

2)RFIDの場合
今ままで、めっきが出来なかった素材に対してめっきができ、個体認識への製品化が可能。
液晶ポリマー(LCP)などに回路形成 めっきが可能です。

3)生体センサーの場合
軽薄短小かつ低抵抗の電極により、精度の高いセンシングが可能。

最適な提案と問題解決でお客様のパートナー企業へ

●アートワーク設計
 量産性を考慮した設計技術と各種シミュレーション技術で要望に対応致します。

●試作短納期から量産まで
 試作・量産を同工場で製造出来る体制確立により、 スムーズな量産移行を実現します。

●一般基板から特殊基板まで
 片面基板・多層基板・アルミ基板・フレキシブル基板
 ワイヤーボンディング基板等各種製品の提供可能です。

高密度・微細加工技術

プリント基板のことなら何でもご相談下さい

●多層プリント基板
設計の自由度を有する高密度・IVH・BVH・ビルドアップによる
多層プリント基板をご提供いたします。

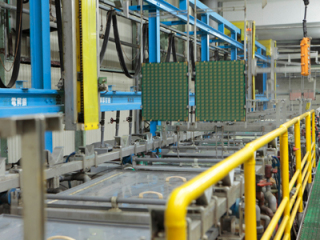

●先進の設備機器
超高回転極小径ドリルマシンによる穴位置精度向上、
LDI(レーザー直描画装置)にて高密度回路形成(L/S = 30/30)、
X線基準穴あけ装置、X線測長機にて高密度多層プリント基板を
安定した品質でご提供いたします。

高品質プリント基板を提供

ご要望に応じてカスタマイズ

●部品の高精度化・薄型化を促進
蓄積されたメッキの管理・接続技術を活かして
高密度・高精度・微細加工でお応えします。
・COB技術 ->各種ボンディングめっき基板
・高密度・微細加工技術 ->多層プリント基板
            (片面・両面・貫通など)

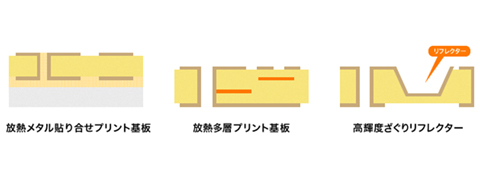

・高輝度・放熱技術 ->放熱メタル張り合せプリント基板
・小型・薄型化技術 ->リジットフレキ基板

●スムーズな試作・量産立ち上げ
・超短納期試作 ->整備された24時間スピード体制
・高度な基板設計 ->CAD/CAM部門を社内保有
・試作・量産を同一ラインで製造 ->品質優先仕様で製造
