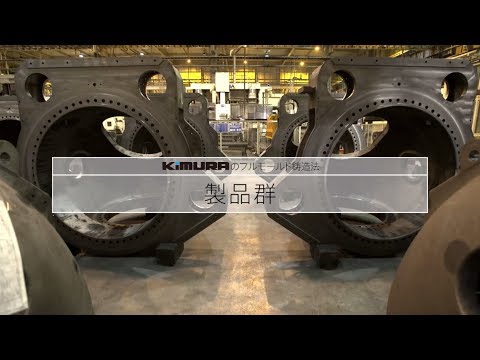

フルモールド鋳造は、木型レスで発泡模型を鋳物に置換

・製作のプロセス　…　模型製作　➡　金枠へセット　➡　砂込め　➡　注湯　➡　鋳物完成
・メリット　…
①大幅なリードタイム短縮
②複雑形状可能
③設計変更に柔軟対応
④トータルコストの低減
・加工材質　…　FC、FCD、鋳鉄系、鋳鋼系

木村鋳造所のプラスアルファ

・サイズ　…　MAX長手8,200mm×高さ2,500mm　単重1kg～40t
・機械加工　…　一貫 or 単一工程、手のひら大～10ｍ、試作～量産
・砂型3Dプリンター　…　最小肉厚2mm可能　AC系も
・リバースエンジニアリング
・オーダーメイド耐摩耗鋳物・配管

木村鋳造所の「ここが違う」SDGs

・とことん端材活用、それでも発生する発泡スチロール残材を社内で減容　…　リサイクル事業者へ転用
・「EGランナー」使用の湯道管　…　鋳込後の廃棄物が極微量
・マニピュレーター多用　…　粉じん・騒音を大幅低減
・女性従業員約120名の内、80%が現場技術者

徹底した品質管理

・鋳造プロセスシミュレーションシステム活用
流動解析　…　適正鋳込み温度設定、湯道方案設計
凝固解析　…　最適湯道、押し湯、冷やし金施工設計
応力解析　…　熱間～冷間までの割れ解析➡　形状変更の提案・余肉の施工対策
・自社固有の鋳造技術＋独自ＩＴ
・豊富な分析・試験検査装置

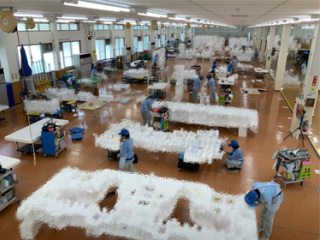

フルモールド鋳造で培った造形

・3Dデータ作成　…　データなしやスケッチ、写真をデータ化　ATOSや3Dスキャンを活用
・サイズ　…　発泡スチロール模型は最大10m以上、鉄鋳物は30tまで可能
・ウレタン塗装　…　強度増大、破損や劣化防止
・活用事例　…　立体看板、モックアップ等

木村リバースエンジニアリングの強みと効果

・強み➡　ソリッドモデリング、鋳物製造、撮影、出張測定
・効果➡　①現物と同形の3Dデータ・鉄鋳物提供
②構造解析に利用
③製品と図面照合
④木型・金型・砂型等を3Dデータ化で型倉庫削減
⑤美術品・文化財等を3Dデータ保存
⑥職人の技術を3Dデータに反映
